更多>>溫補晶振kt7050,十腳振蕩器,京瓷貼片晶振

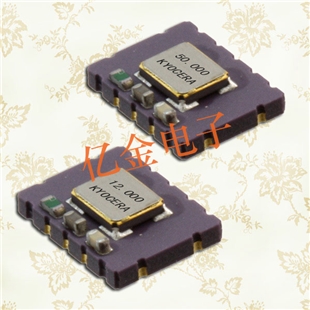

溫補晶振kt7050,十腳振蕩器,京瓷貼片晶振世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
| 項目 | 記號 | 標準規格 | 單位 |
| 型號 | KT7050 | ||
| 頻率范圍 | f_nom | 10~40 | MHZ |
| 負載電容 | OT | 8 | PF |
| 精度 | CL | ±15 | ×10﹣6 |
| 直列抵抗 | R1 | Table | ohm |
| 工作溫度范圍 | T_use | -10 ~+70 | °C |
| 保存溫度范圍 | T_stg | -40~+85 | °C |
| 頻率溫度特性 | f_tem | ±15 | ×10﹣6 |
| 電壓 | V | 1.8 2.5 3 3.3 5 | V |
.jpg)
振蕩器.jpg)
.jpg)
石英是由硅原子和氧原子組合而成的二氧化硅(Silicon Dioxide, SiO2), 以32點群的六方晶系形成的單結晶結構﹝圖一﹞.單結晶的石英晶體結構具有壓電效應特性, 當施加壓力在晶體某些方向時, 垂直施力的方向就會產生電氣電位. 相對的當以一個電場施加在石英晶體某些軸向時, 在另一些方向就會產生變形或振動現象. 掌握單結晶石英材料的這種壓電效應, 利用其發生共振頻率的特性, 發揮其精確程度作為各類型頻率信號的參考基準, 就是水晶震蕩器的設計與應用. 因?yàn)槭⒕w具有很高的材料Q值,所以絕大部份的頻率控制組件,如共振子及振蕩器,都以石英材料為基礎. 以石英為基礎的頻率控制組件可以依其壓電振動的屬性, 可以分為體波(bulk wave)振動組件及表面聲波(surface acoustic wave)振動組件.
