無源晶體GA534,CTS晶振香港總代理,5032進口晶振

  • 頻率：8~120MHZ
  • 尺寸：5.0*3.2mm
  • 應　用： 產品主要面向?yàn)閲?guó)內通信,衛星導航,GPS,車載多媒體,電腦主板,筆記本,電子數碼選擇應用領域.
  • RoHS RoHS2

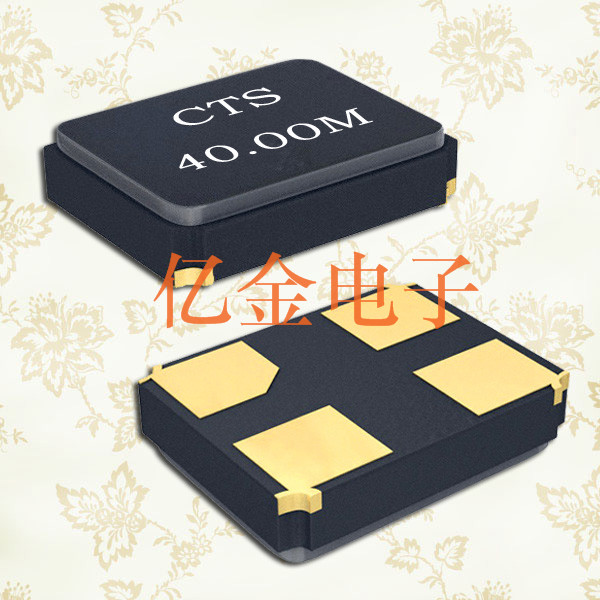

          無源晶體GA534,CTS晶振香港總代理,5032進口晶振小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

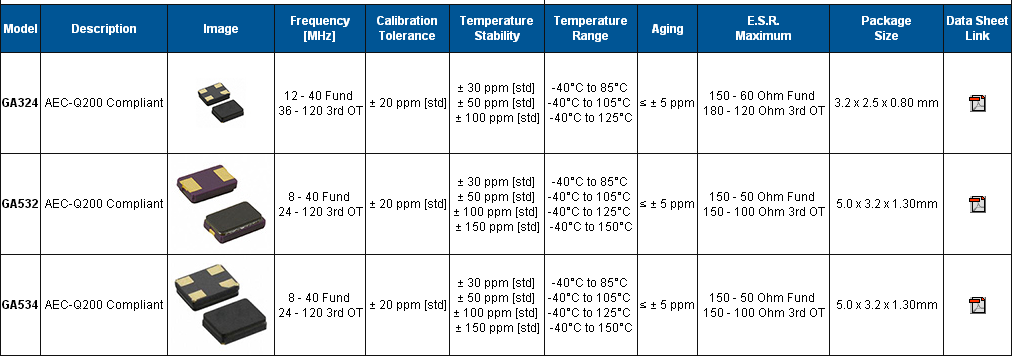

型號                              GA534
工作模式 基本 第三次泛音
頻率范圍 8~120MHZ
水晶切割 AT截法
頻率公差@ 25°C ±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
頻率穩定度公差1
(工作溫度范圍,引用到25°C閱讀)		 ±15 ppm, ±20 ppm, ±30 ppm,
±50 ppm, ±100 ppm
工作溫度范圍1 -40°C to +85°C [All Stability Codes]
-40°C to +105°C [Stability Code 3, 5, 6]
-40°C to +125°C [Stability Code 5, 6]
等效串聯電阻 8.000 MHz - 9.999 MHz 150 Ohms maximum
24.000 MHz - 53.999 MHz 150 Ohms maximum
54.000 MHz - 120MHZ 100 Ohms maximum
10.000 MHz - 15.999 MHz 60 Ohms maximum
16.000 MHz - 40.000 MHz 50 Ohms maximum
負載電容或共振模式(見訂購信息更多的選項) 10pF, 12pF, 16pF, Series standard
Capacitance(Shunt詳細) 3.0 pF typical, 5.0 pF maximum
激勵功率 10 μW typical, 100 μW maximum
老化@ + 25°C ±5 ppm/yr maximum
絕緣電阻(@直流100 v)
 		 500M Ohms minimum
儲存溫度范圍 -40°C to +125°C
回流條件下,按JEDEC j - std - 020 +260°C maximum, 10 Seconds maximum





       你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試（如左圖）.
       CTS是一家集晶體的研發、生產、銷售為主的晶振廠家.產品主要面向?yàn)閲?guó)內通信,衛星導航,GPS,車載多媒體,電腦主板,筆記本,電子數碼選擇應用領域，以及出口的海外客戶需求.公司擁有業界領先的晶振自動測試系統,日本全自動生產檢測電腦儀器設備,和瑞士ERC公司銣原子頻標的工廠頻率基準,頻譜分析儀,網絡分析儀,合成信號源等高端儀器設備.
      勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是希華晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境. 為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「西迪斯電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
       深圳市億金電子: 以先進壓電石英晶體元器件,晶振,有源晶振 ,陶瓷晶振,表晶32.768K等器件的專業開發生產為主的經營發展之路.重點開發和生產中高精密的晶體諧振器,普通晶體振蕩器（PXO）,壓控晶體振蕩器（VCXO）,溫補晶體振蕩器（TCXO）,恒溫晶體振蕩器（OCXO）.
